- 超赞图文详解10kV配电室里设备的构成！
- 发布人：电老虎网 时间：2017-12-20 新闻来源：建筑工程鲁班联盟 浏览量：
电老虎网，是江苏国变电气股份有限公司旗下互联网平台，主要提供供应链B2B服务、供应链金融、市场营销、技术支持等平台服务，通过互联网为广大企业提供更多价值服务，建立良好的电气生态圈。
基于工程实例，图文解读10kV配电室内的①高压设备②变压器③低压设备④直流设备⑤电缆⑥母线，看看分别都包含什么设备？
①10kV配电室高压设备
常用高压柜柜型
中置柜中高压断路器
环网柜内负荷开关
高压柜内CT、PT、零序CT
高压避雷器
高压熔断器
高压接地开关
综合保护装置
高压仪表室其他装置
1、常用高压柜柜型

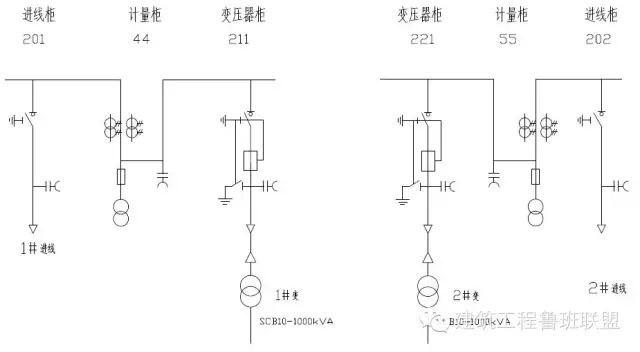

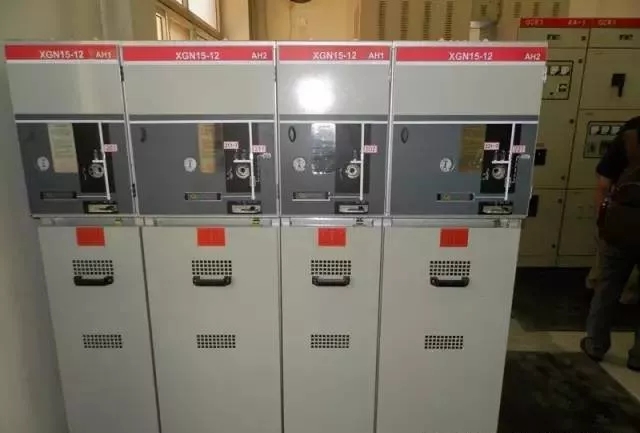

（1）环网柜-负荷开关柜
用于低基配电室或变压器容量小于1250kVA的高基配电室。
常用配电柜型号：HXGN15-12、Safe-Ring（ABB）、SM6（施耐德）

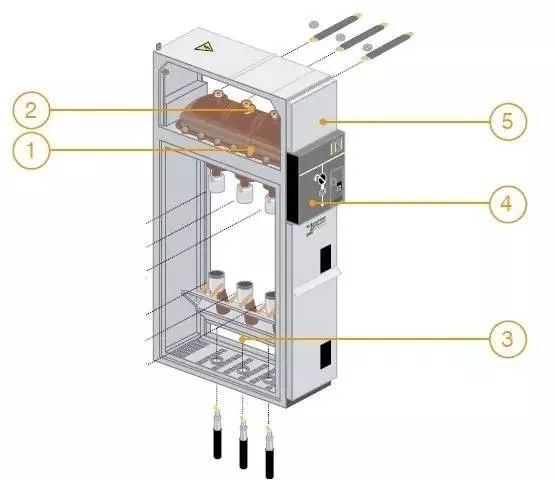

1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔

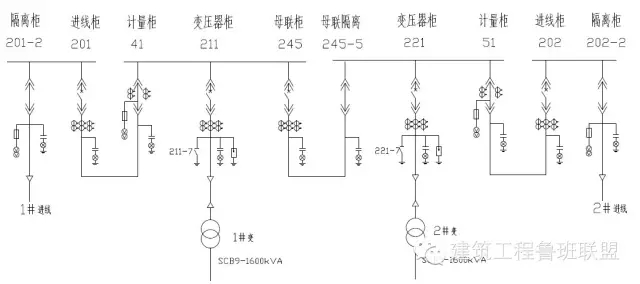

（2）中置柜-断路器柜
用于高基配电室内（一般单台变压器容量大于1250kVA以上使用）。
常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）
常用断路器型号：VD4（ABB）、VS1（国产）

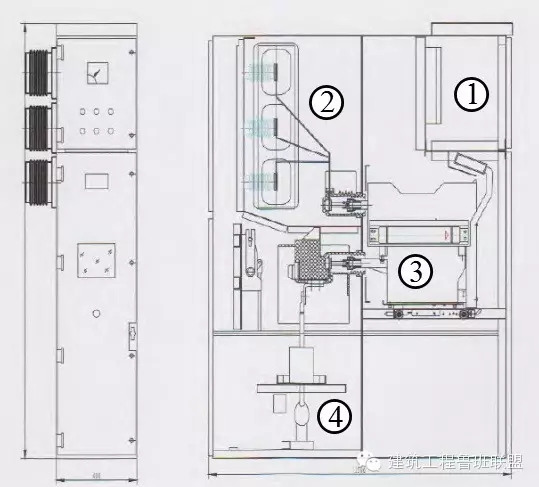

1二次仪表室；2母线室；3断路器手车室；4电缆室
查看完整内容，欢迎关注电老虎网微信公众号（steg7895）
