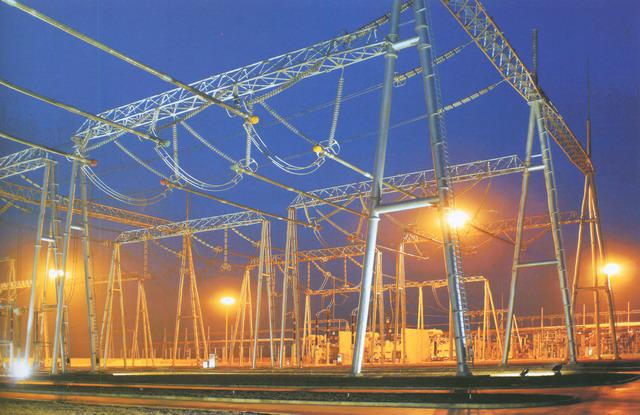

电老虎网简讯：变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过变压器将各级电压的电网联系起来。

变电站起变换电压作用的设备是变压器，除此之外，变电站的设备还有开闭电路的开关设备，汇集电流的母线，计量和控制用互感器、仪表、继电保护装置和防雷保护装置、调度通信装置等，有的变电站还有无功补偿设备。

今天，电老虎网带您全面解剖变电站的主要电气设备，一起来涨涨姿势吧！

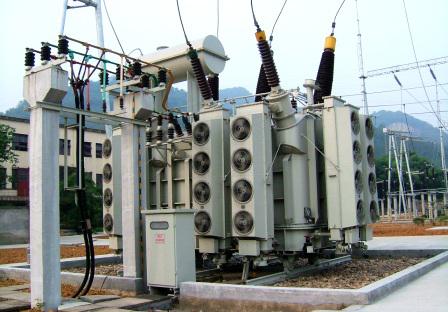

一、变压器

变压器是变电站的主要设备，分为双绕组变压器、三绕组变压器和自耦变压器。

变压器按其作用可分为升压变压器和降压变压器前者用于电力系统送端变电站，后者用于受端变电站。变压器的电压需与电力系统的电压相适应，为了在不同负荷情况下保持合格的电压有时需要切换变压器的分接头。

按分接头切换方式，变压器有带负荷有载调压变压器和无负荷无载调压变压器。有载调压变压器主要用于受端变电站。

二、互感器

互感器。互感器的主要功能是将变电站高电压导线对地电压或流过高电压导线的电流按照一定的比例转换为低电压和小电流，从而实现对变电站高电压导线对地电压和流过高电压导线的电流的有效测量。

互感器分为电流互感器和电压互感器，分别用于电流和电压变换。

由于它们的变换原理和变压器相似，因此也称为测量变压器。

互感器的主要作用：① 互感器可将测量或保护用仪器仪表与系统一次回路隔离，避免短路电流流经仪器仪表，从而保证设备和人身安全；

② 由于互感器一次侧和二次侧只有磁联系，而无电的直接联系，因而降低了二次仪表对绝缘水平的要求；

③ 互感器可以将一次回路的高压统一变为100V或100/3V的低电压，将一次回路中的大电流统一变为5A的小电流。这样，互感器二次侧的测量或保护用仪器仪表的制造就可做到标准化。

另外，电流互感器的二次绕组经常与负荷相连近于短路，请注意:绝不能让其开路，否则将因高电压而危及设备和人身安全或使电流互感器烧毁。
