1、万用表的外形。

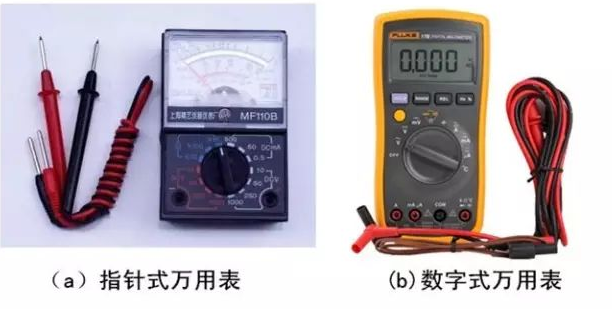

万用表是一种测量电压、电流和电阻等参数的仪表，有指针式和数字式2种，其外形如图1所示。

图1万用表

2、万用表使用前准备。

(1)水平放置。

将万用表水平放置。

(2)检查指针。

检查万用表指针是否停在表盘左端的“零”位。如不在“零”位，用小螺丝刀轻轻转动表头上的机械调零旋钮，使指针指在“零”，如图2所示。

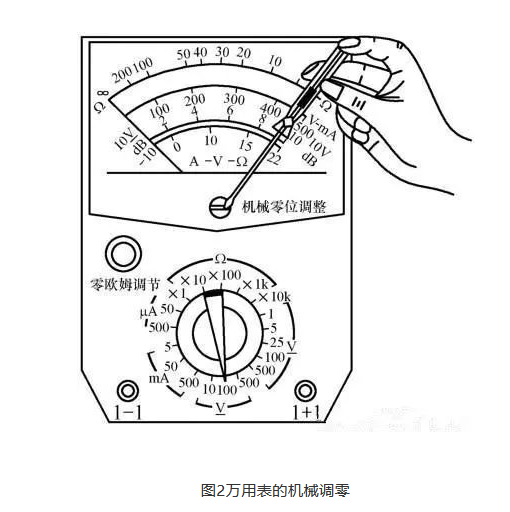

图2万用表的机械调零

(3)插好表笔。

将红、黑表笔分别插入表笔插孔。

(4)检查电池。

将量程选择开关旋到电阻R×1挡，把红、黑表笔短接，如进行“欧姆调零”后，万用表指针仍不能转到刻度线右端的零位，说明电压不足，需要更换电池。

(5)选择测量项目和量程。

将量程选择开关旋到相应的项目和量程上。禁止在通电测量状态下转换量程选择开关，以免可能产生的电弧损坏开关触点。

3、万用表测电流、电压和电阻

(1)测电流。

①选择量程。万用表电流挡标有“mA”，有1mA、10mA、100mA、500mA等不同量程。应根据被测电流的大小，选择适当量程。若不知电流大小，应先用最大电流挡测量，逐渐换至适当电流挡。

②测量方法。将万用表与被测电路串联，应将电路相应部分断开后，将万用表表笔接在断点的两端。如是直流电流，红表笔接在与电路的正极相连的断点，黑表笔接在与电路的负极相连的断点，如图3.7所示。

③正确读数。仔细观察标度盘，找到对应的刻度线读出被测电压值。注意读数时，视线应正对指针。

(2)测电压。

①选择量程。万用表直流电压挡标有“V”，有2.5V、10V、50V、250V和500V等不同量程，应根据被测电压的大小，选择适当量程。若不知电压大小，应先用最高电压挡测量，逐渐换至适当电压挡。

②测量方法。将万用表并联在被测电路的两端。如果测直流电压，红表笔接被测电路的正极，黑表笔接被测电路的负极，如图4所示。

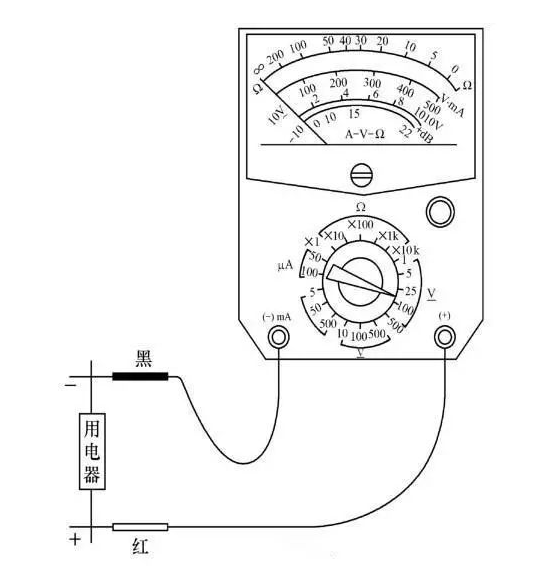

图3万用表测量直流电流

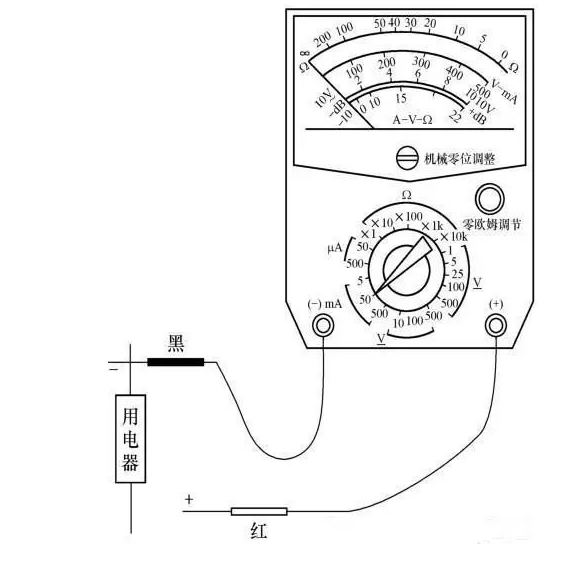

图4万用表测量直流电压

③正确读数。仔细观察标度盘，找到对应的刻度线读出被测电压值。注意读数时，视线应正对指针。
