1、电气主接线的概念

在变电站中，发电机、变压器、断路器、隔离开关、互感器等高压电气设备，以及将它们连接在一起的高压电缆和母线，按照其功能要求组成的主回路称为电气一次系统，又叫做电气主接线。

在选择电气主接线时，需要根据变电站在电网中的地位、进出线回路数、电压等级、负荷性质等条件，满足供电可靠性、调度灵活性、经济性等方面的要求。

2、电气主接线的类型

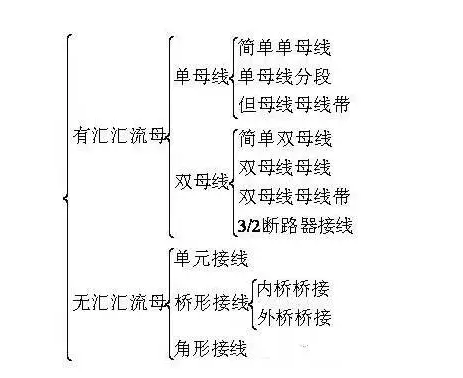

电气主接线的主体是电源(进线)回路和线路(出线)回路。分为有汇流母线和无汇流母线两大类。本期我们主要关注有汇流母线的接线方式。电气主接线的基本分类如下：

3、电气主接线的基本形式

(1)单母线接线

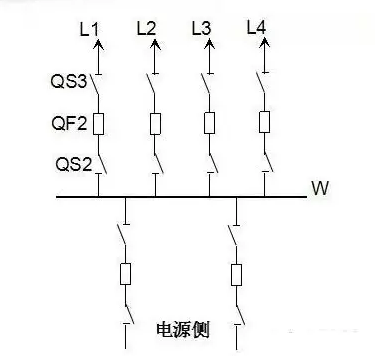

如图为单母线接线，各电源和出现都接在一条共同母线W上。每条回路中都装有断路器和隔离开关。紧靠母线侧的(如QS2)为母线隔离开关，靠近线路侧的(如QS3)为线路隔离开关。

当检修断路器QF2时，停电操作顺序为：先断开QF2，再依次拉开两侧隔离开关QS3、QS2。然后在QF2两侧挂上接地线，以保证检修人员安全。QF2恢复送电的操作顺序为：先依次合上QS2、QS3，再合上QF2。

优点：

接线简单清晰，设备少投资低，操作方便。

缺点：

可靠性不高，不够灵活。具体表现为：

a.任一线路断路器检修时，该回路必须停电;

b.母线或母线隔离开关发生故障或检修时，连接在母线上的所有回路都将停电;

适用范围：

6~10kV出线数≤ 5回;

35kV出线数≤3回;

110kV出线数≤ 2回。
