初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法;定性分析电路信号的流向，相位变化;定性分析信号波形的变化过程;定性了解电路输入输出阻抗的大小，信号与阻抗的关系。有了这些电路知识，极有可能成长为电子产品和工业控制设备的出色的维修维护技师。

高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。达到高级层次后，电子产品和工业控制设备的开发设计工程师将是的首选职业。

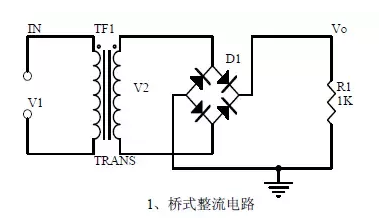

桥式整流电路

注意要点：

1、二极管的单向导电性：

二极管的PN结加正向电压，处于导通状态;加反向电压，处于截止状态。

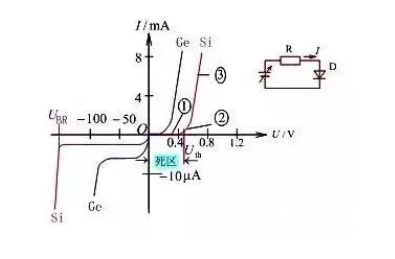

伏安特性曲线：

理想开关模型和恒压降模型：

理想模型指的是在二极管正向偏置时,其管压降为0,而当其反向偏置时,认为它的电阻为无穷大,电流为零.就是截止。恒压降模型是说当二极管导通以后,其管压降为恒定值,硅管为0.7V，锗管0.5V。

2、桥式整流电流流向过程：

当u2是正半周期时，二极管Vd1和Vd2导通;而夺极管Vd3和Vd4截止，负载RL是的电流是自上而下流过负载，负载上得到了与u 2正半周期相同的电压;在u 2的负半周，u 2的实际极性是下正上负，二极管Vd3和Vd4导通而Vd1和Vd2截止，负载RL上的电流仍是自上而下流过负载，负载上得到了与u 2正半周期相同的电压。

3、计算：

Vo, Io,二极管反向电压：

Uo=0.9U2, Io=0.9U 2/RL,URM=√2 U 2
